３Ｄアトリエでの簡単な数学教材の作り方

（株）マイクロネット　　酒井雅裕

１、３Ｄアトリエと３ＤＸ

　３Ｄアトリエは純国産の３ＤＣＧオーサリングソフトでモデリングからレンダリングまで一貫した作業が可能です。バージョン３まではＡＶＩファイルと静止画のみの出力でしたが、最新の３．５ＩＴからActive-Xベースでの圧縮・通信技術をサポートしました。従って、

html上に３Ｄ空間が任意に配置できる
データサイズは他社Web3Dの約１／２（shockwave3d、viewpoint、XVL）
VRML2に比較すれば約１／１０～１／２０
DXFと比較すれば約１／５０～１／１００
Active-XなのでMS-Officeにも配置が可能です
一般公開にライセンスフィーを必要としない
スクリプト（プログラム）を書かずイベント分岐が可能

問題点もあります

Direct-3Dに依存しています、Windowsしか動作しません
画質はあまりよくありません（建築等には不向き、ゲーム・アニメには強い）
速度はハードに明確に依存します

２、円錐の断面

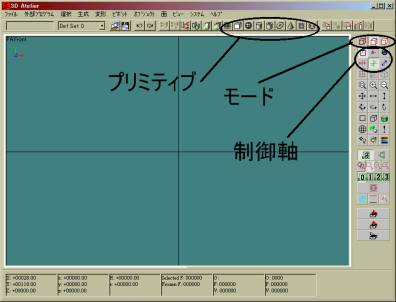

●プリミティブは基本形状でこの中から任意のシェイプを選びます。
●モードは形状を全体で扱うか、点か、面で扱うかを決めます。
●制御軸はどの方向に形状変形の効果をかけるか決めるものです。

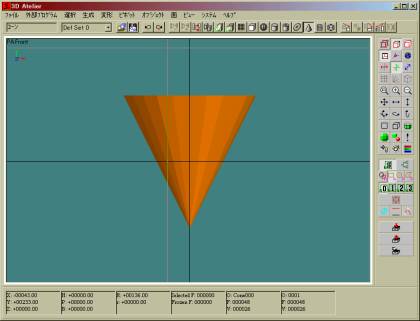

●逆さの状態ですが、円錐が完成しました。回転をさせます。

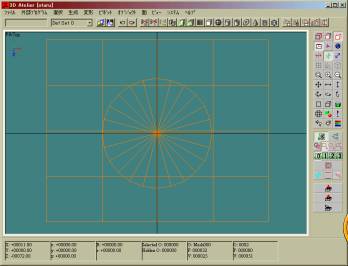

● 上から見てメッシュを配置します。これが切断面になります。

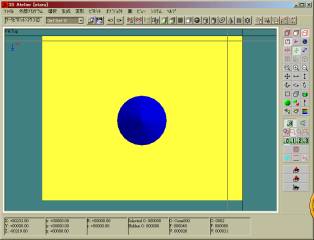

● 面のアトリビュートでアトリビュートカラーを設定しておきましょう。

● 回転するポイントをワークピポットで調整します。

３、オブジェクトの変更

●静的に変えるには、オブジェクト自体を交換してしまいます。動的に変えるには一工夫が必要です。

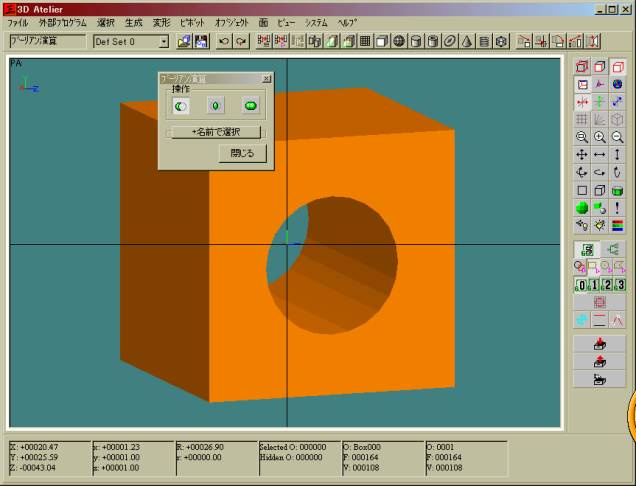

●ブーリアンを使ってみましょう。元々のものをカレントオブジェクトにして、物体との差をとる関係になります。

４、オープニングのアニメーション

●２つのオブジェクトをＭＥで統合する必要があります
●スケールを合わせて、コーンと切断面の板を作り別ファイルに保存します
●次にＭＥに二つを読み込みます
●アニメーションを設定します。１フレーム目から６０フレーム目までで切断面が動くアニメにしましょう。

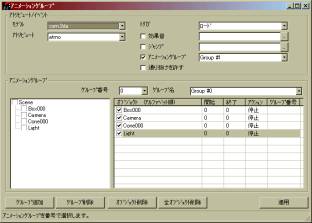

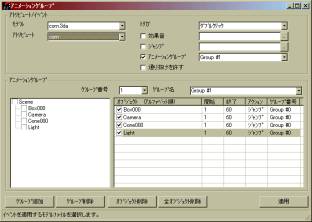

●次にアニメーショングループです。２つのグループを設定しておきます。
●３ＤＸにエクスポートします
