1_3 波の合成

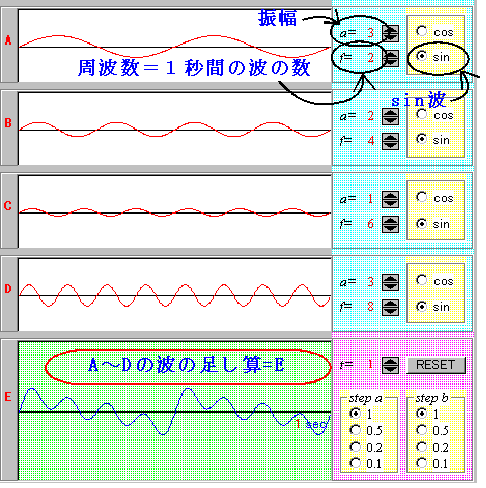

【A】〜【D】の波を合成、すなわち足し算して【E】の波を作ります。【A】〜【D】の波をそれぞれ式に表すと次のようになります。
|
【A】 ｆ(ｔ)＝3ｓｉｎ360°×2ｔ＝3ｓｉｎ720°ｔ (＝3ｓｉｎ4πｔ) 【B】 ｆ(ｔ)＝2ｓｉｎ360°×4ｔ＝2ｓｉｎ1440°ｔ (＝2ｓｉｎ8πｔ) 【C】 ｆ(ｔ)＝ ｓｉｎ360°×6ｔ＝ ｓｉｎ2160°ｔ (＝ｓｉｎ12πｔ) 【D】 ｆ(ｔ)＝3ｓｉｎ360°×8ｔ＝3ｓｉｎ2880°ｔ (＝3ｓｉｎ16πｔ) |
これを合成した【E】の波の式は、単純に足し算して
【E】 ｆ(ｔ)＝3ｓｉｎ720°ｔ+2ｓｉｎ144°ｔ+ｓｉｎ216°ｔ+3ｓｉｎ2880°ｔ
と表すことができるはずです。これを一般的に拡張してみると、ｓｉｎ波の合成でできる波の式は
|
シミュレーションプログラムのダウンロード ◎実行プログラム「Pro_wave.exe」（約41KB） ◎カスタムコントロール「Spin32.ocx」（約52KB） ⇒「Spin32.ocx」はWindows\Systemフォルダに置いてください |
