【演習2】複数のグラフを重ねてみる

《One Point》

@.複数のグラフを同一画面に描画したいときは,以下の2つの方法がある.

 (ア)[新規入力]で別の関数を入力し[グラフ表示]→[重ね表示]で描画する

 (イ)[追加入力]で別の関数を入力する.

  • 生徒に提示する場合,余計な式を見せたくないならば(ア)の方法.それ以外の場合は(イ)の方が良いようである.
  • なお,[追加入力]の項目には,最後に入力した陽関数の導関数が自動的に選択可能になる.

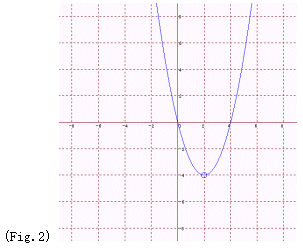

課題4 y=:x^2-4x のグラフとその頂点をFig.2のように描画せよ.

※頂点の表示は,陰関数・媒介変数表示を利用してみよう.

 陰関数表示  0=:(x-2)^2+(y+4)^2-0.04

 媒介変数表示 x=:2+0.2cos(t)

        y=:-4+0.2sin(t) 0<t<8
